產品概況

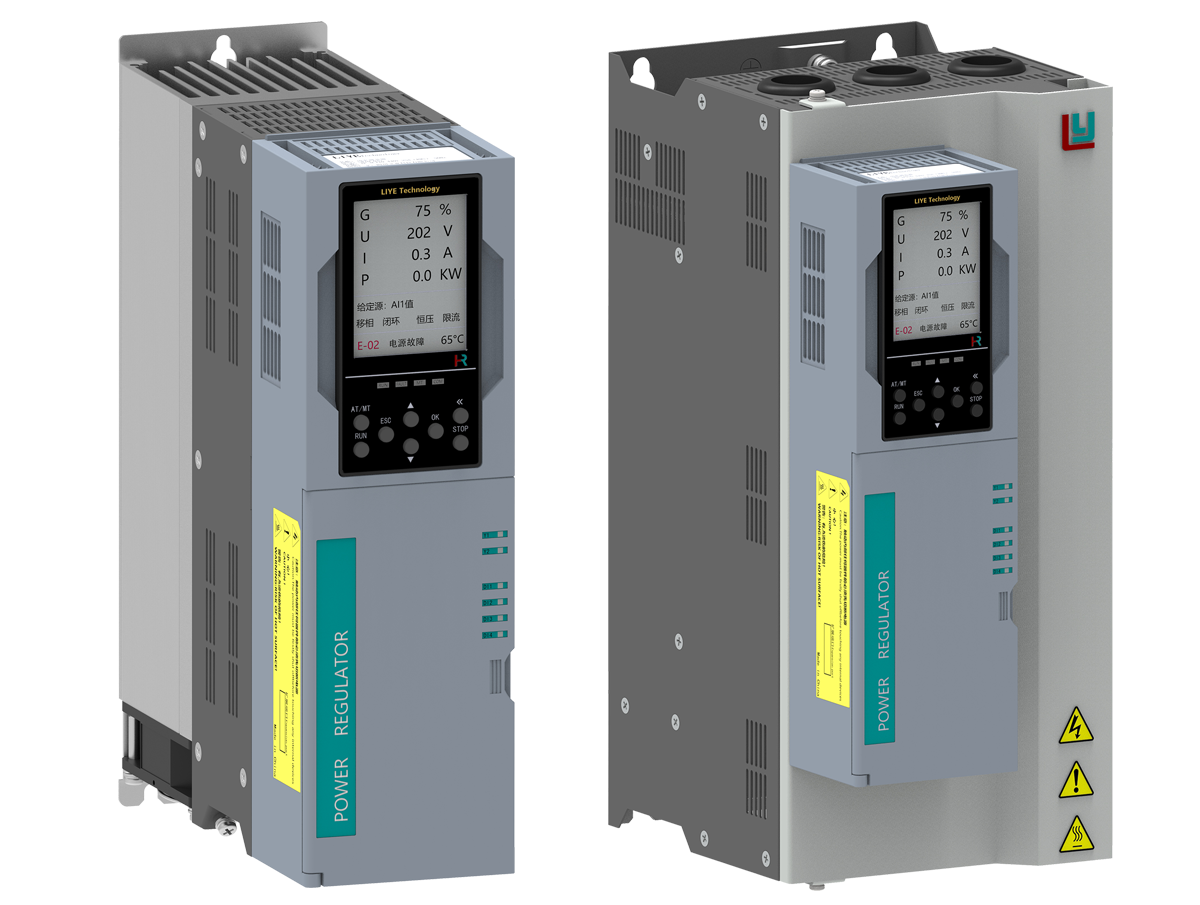

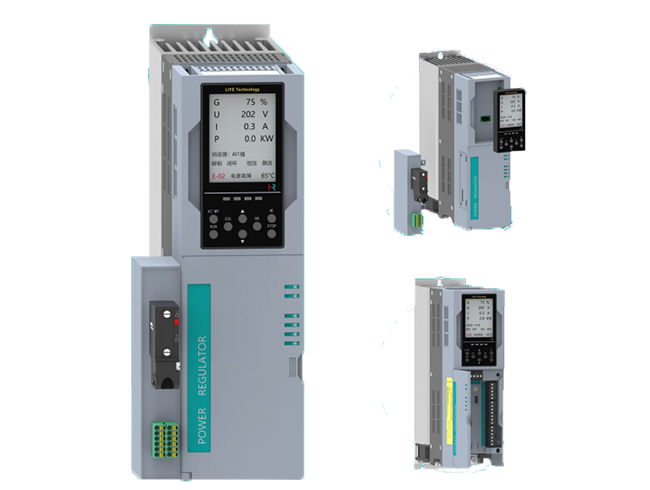

H系列是一種高度，為夢想而生!?
擁有著?完善的接口功能
擁有著?2.8寸彩色中英文操作界面?
?高精度的設計定位、真有效值
產品特點
 | ●H系列之低諧波應用 ●HLV系列功率變換∶采用Y/?變換，33%額定功率范圍內，獲得更低的諧波，并提高功率因數。 ●HSP系列疊層∶ 采用變壓器多抽頭，疊層控制輸出，獲得更低的諧波，并提高功率因數。 |
H系列是一種高度，為夢想而生!?
擁有著?完善的接口功能
擁有著?2.8寸彩色中英文操作界面?
?高精度的設計定位、真有效值
| ●H系列之低諧波應用 ●HLV系列功率變換∶采用Y/?變換，33%額定功率范圍內，獲得更低的諧波，并提高功率因數。 ●HSP系列疊層∶ 采用變壓器多抽頭，疊層控制輸出，獲得更低的諧波，并提高功率因數。 |
-
產品概況
-
產品特點
產品規格
| 名稱 | HR系列標準型 | HLV系列變換型 | HSP系列疊層型 | |||
| 型號規格 | HR10 | HR20 | HR30 | HLV30 | HSP10 | HSP30 |
適用 負載類型 | 感性、阻性 | 阻性 | 感性、阻性 | |||
| 主回路極數 | 1P | 2P | 3P | 3P | 2-6P（單相2-6疊層） | 6P（三相2疊層） |
| 額定電流（AC） | 10-1200A | 25-600A | 25-3000A | |||
| 主回路電源（AC） | 電壓∶30-440V，660V～1140V及以上需定制，45-65Hz | |||||
| 控制電源（AC） | 電壓∶85-275V，45-65Hz | |||||
| 觸發方式 | 移相、過零 | 過零 | 移相、過零 | |||
移相 控制方式 | U,I, P,a | U,1,P,a | ||||
過零 控制方式 | 定周期、變周期 | |||||
| 摸擬量輸入（4路） | 1路0（或4）-20mA | |||||
| 1路0（或1）-5（或10）V | ||||||
| 2路0（或4）-20mA/0（或1）-5（或10）V可切換 | ||||||
| 模擬量輸出 | 2路0（或4）-20mA，負載≤450Q | |||||
| 數字量輸入 | 4路（無源觸點） | |||||
| 數字量輸出 | 2路（無源觸點，5A 30VDC/5A 250VAC） | |||||
| CPU | 32位DSP | |||||
| AD采集精度 | 12位 | |||||
電量 信號采集 | 真有效值檢測，具備有功功率顯示 | |||||
| 穩定精度 | ≤0.1% | |||||
移相觸發 分辨率 | ≤0.01% | |||||
顯示界面 語言 | 中文/英文 | |||||
| 顯示屏 | 2.8寸彩色TFT顯示 MCU240×320，實時顯示輸入/輸出電壓，電流、功率、給定量、控制方式及故障信息 | |||||
| 操作按鍵 | 8位按鍵，具備鍵盤啟停、鍵盤手/自動切換等操作 | |||||
| 鍵盤功能 | 具備參數上傳/下載功能（可用于參數備份） | |||||
| 保護功能 | 電源斷相、頻率故障、過電流、散熱器過熱、晶閘管故障、風機故障、過電壓、負載不平衡等，部分故障可設置為輕故障報警（只報警不停機或關閉功能） | |||||
通訊 （標配） | MODBUS-RTU（RS485）聯機功率分配（最多可12臺聯機） | |||||
通訊 （選配） | PROFIBUS-DP (/DP)、PROFINET（NET）、MODBUS-TCP(/TCP)三選一 | |||||
| 其他選配 | 高防護（/FHZ）∶適用于導電粉塵、導電纖維、易腐蝕等高防護要求場合 | |||||
| 符合認證 | 歐盟CE認證 | |||||
